Бункерные весы

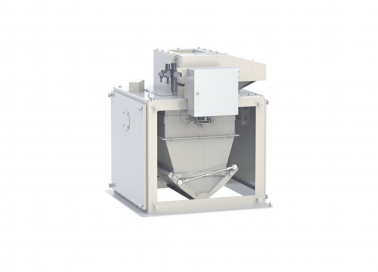

Весы бункерные электронные «Поток»

Бункерные весы «Поток» предназначены для точного автоматического суммарного учета сыпучих продуктов, поступающих непрерывным потоком с производительностью до 80 т/час при учетных и технологических операциях

Патент на полезную модель 57001

Достоинства

  • Бункерные весы ПОТОК являются эффективной заменой механических весов ДН
  • Производительность до 80 т/час
  • Конструкция весов выполнена из углеродистой стали с порошковой окраской внешних поверхностей
  • Высокая надежность бункерных весов обеспечивается за счет использования качественных комплектующих, электрических и пневматических приводов
  • Унифицированная конструкция весов позволяет использовать мотор-редукторы под приводы разных производителей (Промышленные редукторы (Челябинск), BAUER Gear Motor, пневматика FESTO, CAMOZZI и др.)
  • Унифицированная конструкция загрузочного модуля позволяет подключать электрический или пневматический привод
  • Герметизированный корпус весов, предотвращающий проникновение пыли
  • Защитный кожух загрузочного модуля существенно повышает безопасность персонала при эксплуатации весов
  • Использование в весах с пневматическим приводом заслонок пневмоцилиндра со скребком или с защитной гофрой надежно защищает его от износа при перевешивании сложных продуктов
  • Возможность изготовления деталей тракта прохождения продукта из нержавеющей стали
  • Простота в установке и обслуживании ─ пусконаладка весов занимает от 2 часов

Описание работы

Каждый цикл работы бункерных весов включает следующие фазы:

  • Самодиагностика блока управления при включении напряжения питания
  • Загрузка бункера – верхняя заслонка открыта, нижняя закрыта
  • Отсечка потока закрытием верхней заслонки при достижении заданной массы порции
  • Успокоение измерительной системы, точное взвешивание массы продукта в бункере
  • Разгрузка бункера
  • Контроль тары при пустом бункере и закрытых заслонках
  • Вычисление массы продукта, прошедшего через весы (разность веса полного и пустого бункера)
  • Суммирование веса нетто с нарастающим итогом

Алгоритм работы весов основан на суммировании статически взвешиваемых порций.
В процессе работы на верхнем индикаторе весового преобразователя в реальном масштабе времени отображается текущая масса продукта в весовом бункере. На дополнительном нарастающим итогом отображаются счетчики или текущая производительность.

Режимы работы:

  • бесконечное перевешивание потока продукта с максимальной производительностью
  • формирование конечной дозы
  • поддержание заданной средней производительности

Модельный ряд

Тип весов

Исполнение

Объем бункера, л

Макс. произв.
(по зерну пшеницы, насыпная плотность 0.75 т/м³),
т/ч *

Макс. произв.
(по муке высшего сорта, насыпная полтность 0.59 т/м³),
т/ч *

Размеры рамы весов
(ширина х длина), мм

Высота, мм

Масса НЕТТО
не более, кг

Тип питателя

Привод заслонок

З

Ш

ЛП

П

Э

ПОТОК-10 ПП-1903 6.5 2 - 460 х 400 650 40 +     +

ПОТОК-30
ПОТОК-60

АВБ-60(П)-2(К,П)

60

20

15 924 х 924

780

190

+





+



АВБ-60(Э)-2(К,Э)

+







+

АВБ-60(П)-2(Т, П)

-

+





+



АВБ-60(Э)-2(Т,Э)

+







+

АВБ-60(Э)-Ш165

5

5 924 х 1860

840

250



+





+

АВБ-60(Э)-ЛП 20 - 924 х 1830 1110 405     +   +

ПОТОК-60
ПОТОК-100

АВБ-130(П)-2(К,П)

130

40

30 924 х 924

1020

225

+





+



АВБ-130(Э)-2(К,Э)

+







+

АВБ-130(П)-2(Т,П)

+





+



АВБ-130(Э)-2(Т,Э)

+







+

АВБ-130(Э)-Ш165

13

13 924 х 1860

1080

285



+





+

АВБ-130(Э)-ЛП 40 - 924 х 1830 1350 440     +   +
ПОТОК-100
ПОТОК-150
ПОТОК-200
АВБ-200(П)-2(К,П) 200 60 45 924 х 924 1260 250 +     +
АВБ-200(Э)-2(К,Э) +       +
АВБ-200(Э)-Ш165 20 20 924 х 1895 1320 310   +     +
АВБ-200(Э)-ЛП 60 - 924 х 1830 1590 465     +   +

ПОТОК-150
ПОТОК-200
ПОТОК-300

АВБ-300(П)-2(К,П)

300

80

60 924 х 924

1670

300

+





+



АВБ-300(Э)-2(К,Э)

+







+

АВБ-300(Э)-Ш165

22

22 924 х 1860

1730

360



+





+

АВБ-300(Э)-ЛП 80 - 924 х 1830 2000 515     +   +



* Примечание:
Указанная производительность обеспечивается при наличии надвесового и подвесового бункеров с параметрами:
- объем надвесового бункера – 0,7-0,8 от объема весового бункера;
- объем подвесового бункера – 1,3-1,5 от объема весового бункера.

Тип питателя «З» - заслонка
Тип питателя «Ш» - шнек
Тип питателя «ЛП» - ленточный питатель
Привод «П» - с пневматическим приводом заслонок
Привод «Э» - с электрическим приводом заслонок

Технические характеристики



Диапазон рабочих температур в случае комплектации пневмоприводом заслонок, °С

+1... +40

Диапазон рабочих температур в случае комплектации пневмоприводом заслонок при
качестве воздуха Класса 9 (осушенный), °С

-20... +40
Диапазон рабочих температур в случае комплектации электроприводом заслонок, °С

-20... +40

Питание сжатым воздухом, МПа

0,5... 0,8*

Питание электрическое для комплектации пневмоприводом заслонок, В

230

Питание электрическое для комплектации электроприводом заслонок, В 230/400
Гарантийный срок, мес.

18

Производитель оставляет за собой право изменять технические характеристики с целью улучшения качества продукции без предварительного уведомления потребителя.

Комплектация

Стандартная комплектация

  • Рама силовая со съемными защитными крышками
  • Заслонка отсечная секторная
  • Бункер весовой установленный на тензодатчики (из нержавеющей стали) с заслонкой выгрузки
  • Пульт управления со встроенным весовым преобразователем ТВ-011
  • Комплект соединительных кабелей (стандартная длина по умолчанию 6 метров)
  • Комплект прогрузочных площадок
  • Датчик наличия продукта (датчик подпора для подвесового бункера)

Программное обеспечение для учета

Дополнительная комплектация

  • Выносной кнопочный пост с кнопками «ПУСК» и «СТОП» (с подсветкой кнопок (=24В))
  • Тракт прохождения продукта (весовой бункер, заслонки) из нержавеющей стали 4
  • Дублирующий индикатор
  • Весовой преобразователь с дополнительным интерфейсом 4–20 мА
  • Бункер надвесовой (с датчиком наличия продукта)
  • Бункер подвесовой с подрамником для установки в перекрытие
  • Бункер подвесовой на раме для установки над технологическим оборудованием
  • Взрывозащищенное исполнение для зоны 22

Софт

Техническая документация

Чертежи оборудования в формате DWG «ПОТОК» исполнение АВБ со шнековым питателем

Чертежи оборудования в формате DWG «ПОТОК» исполнение АВБ со шнековым питателем на раме

Чертежи оборудования в формате DWG «ПОТОК» исполнение АВБ со шнековым питателем в перекрытие

Чертежи оборудования в формате DWG «ПОТОК» исполнение АВБ с ленточным питателем

Чертежи оборудования в формате DWG «ПОТОК» исполнение АВБ с ленточным питателем на раме

Чертежи оборудования в формате DWG «ПОТОК» исполнение АВБ с ленточным питателем в перекрытие

Чертежи оборудования в формате DWG «ПОТОК» исполнение АВБ с гравитационным питателем с электроприводом

Чертежи оборудования в формате DWG «ПОТОК» исполнение АВБ с гравитационным питателем с электроприводом на раме

Чертежи оборудования в формате DWG «ПОТОК» исполнение АВБ с гравитационным питателем с электроприводом в перекрытие

Чертежи оборудования в формате DWG «ПОТОК» исполнение АВБ с гравитационным питателем с пневмоприводом

Чертежи оборудования в формате DWG «ПОТОК» исполнение АВБ с гравитационным питателем с пневмоприводом на раме

Чертежи оборудования в формате DWG «ПОТОК» исполнение АВБ  с гравитационным питателем с пневмоприводом в перекрытие

Техническое описание «ПОТОК» исполнение АВБ с гравитационным питателем

Техническое описание «ПОТОК» исполнение АВБ со шнековым питателем

Техническое описание «ПОТОК» исполнение АВБ с ленточным питателем

Сертификаты

Свидетельство об утверждении типа средств измерений Российской Федерации

Сертификат об утверждении типа средств измерений Республики Беларусь

Сертификат о признании утверждения типа средств измерений Республики Казахстан

Бункерные весы «ПОТОК» выпускаются по ТУ 4274-037-18217119-02 и в соответствии с Рекомендациями МОЗМ №107.
Бункерные весы «ПОТОК» внесены в Госреестр средств измерений Российской Федерации, Республик Беларусь и Казахстан.

Сертификат соответствия ЕАЭС
Весы бункерные электронные «Поток» соответствуют требованиям Технического регламента Таможенного союза TP ТС 010/2011 «О безопасности машин и оборудования». ЕАЭС N RU Д-RU.РА08.В.69660/24.
