Весоизмерительный преобразователь-контроллер ТВ-011

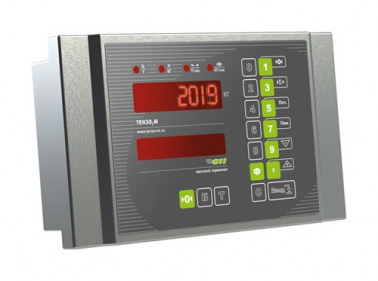

Весовой преобразователь-контроллер ТВ-011 предназначен для использования в различных весодозирующих устройствах: дозаторы, поточные весы, конвейерные весы. Прибор рассчитан на подключение до 8 тензодатчиков сопротивлением до 350 Ом.

Прибор изготовлен в нержавеющем корпусе, ориентированном для монтажа в щит. Имеет яркий двухстрочный светодиодный индикатор и прочную пленочную клавиатуру. Внутренняя системная шина позволяет одновременно установить в прибор до 4 различных модулей расширения: Входов-выходов 8/8ОК, Аналоговый выход(0-5В, 4-20мА), Аналоговый вход(0-5В, 4-20мА), управления Шаговым двигателем, Конвейерный 4/4ОК.

Описание

Типовое программное обеспечение прибора поддерживает простые алгоритмы суммирующего дозатора-компаратора на 8 каналов, вычитающего дозатора, многокомпонентного дозатора. Существуют версии ПО для управления дозаторами для фасовки сыпучих продуктов в мешки или технологический процесс, бункерными весами, а также различные спецверсии.

Достоинства

  • Корпус из нержавеющей стали

  • Степень защиты по лицевой панели IP65

  • Цифровая клавиатура

  • Широкие возможности конфигурирования за счет специальных модулей расширения:

  1. Модули дискретного ввода/вывода 8 на 8, два вида разъемов
  2. Модуль аналогового вывода 4-20мА (0-20мА, 0-5В, 0-10В)
  3. Модуль аналогового ввода 4-20мА (0-20мА, 0-5В, 0-10В)
  4. Модуль дискретного ввода/вывода 4 на 4 для версии конвейерных весов
  • Широкий перечень версий программных прошивок для различного оборудования

Версии

Для бункерные весы «ПОТОК»

Версия ПО

Наименование ПО

Описание

Примечание

Pt-1.06

"Поток"

8 вх./8 вых. – 2 модуля, разъёмы по умолчанию DB-25 (обозначение модулей D-13.1, для использования с модулями ПК-8 и МК-8)

Используется в бункерных весах "ПОТОК"

Pt-1.10

"Поток"

8 вх./8 вых. – 2 модуля, разъёмы по умолчанию DB-25 (обозначение модулей D-13.1, для использования с модулями ПК-8 и МК-8)

Используется в бункерных весах "ПОТОК" для учета основного сырья на предприятиях по производству изделий из пластмассы методом экструзии

AVP-49

"Поток"

8 вх./8 вых. – 1 модуль Weidmuller (пружинные клеммы), обозначение модуля D-21.1

Используется для замены ТВ-009 версий «Pt-31» - «Pt-37» (4П/4 О.К.), «AVP-31» - «AVP-48» (8П/8 О.К.) и как более простая версия. Для замены требуется переходник 8/8



Для дозаторов фасовки

Версия ПО

Наименование ПО

Описание

Примечание

GА-1.05

"Гамма"

8 вх./8 вых. – 3 модуля, разъёмы по умолчанию DB-25 (обозначение модулей D-13.1, для использования с модулями ПК-8 и МК-8)

Используется в дозаторах для фасовки "ГАММА"

GD-1.01

"Гамма сдвоенная"

8 вх./8 вых. – 3 модуля, разъёмы по умолчанию DB-25 (обозначение модулей D-13.1, для использования с модулями ПК-8 и МК-8)

Используется в сдвоенных дозаторах для фасовки "ГАММА"

DL-1.03

"Дельта"

8 вх./8 вых. – 3 модуля, разъёмы по умолчанию DB-25 (обозначение модулей D-13.1, для использования с модулями ПК-8 и МК-8)

Используется в дозаторах для фасовки "ДЕЛЬТА"

FC-1.01

"Фасовщик цемента"

8 вх./8 вых. – 2 модуля, разъёмы по умолчанию DB-25 (обозначение модулей D-13.1, для использования с модулями ПК-8 и МК-8)

Используется в дозаторах для фасовки в клапанные мешки

FCА-1.2

"Фасовщик цемента аэрационный"

8 вх./8 вых. – 2 модуля, разъёмы по умолчанию DB-25 (обозначение модулей D-13.1, для использования с модулями ПК-8 и МК-8)

Используется в дозаторах для фасовки в клапанные мешки "ДФК-А-А"

GА–109

"Гамма"

8 вх./8 вых. – 1 модуль Weidmuller (пружинные клеммы), обозначение модуля D-21.1

Используется для замены ТВ-003/05Д и ТВ-009 версий «12.76», «12.760» (6П/4 О.К.), «GA-100» - «GA-107» (6П/4 О.К.) и как более простая версия. Для замены требуется переходник 6/4

DLT–109

"Дельта"

8 вх./8 вых. – 1 модуль Weidmuller (пружинные клеммы), обозначение модуля D-21.1

Используется для замены ТВ-003/05Д версий «12.78» (6П/4 О.К.), «DLT-100» - «DLT-107» (6П/4 О.К.) и как более простая версия. Для замены требуется переходник 6/4

Для технологических дозаторов

Версия ПО

Наименование ПО

Описание

Примечание

Gt–1.03

"Гамма-Технология"

8 вх./8 вых. – 2 модуля, разъёмы по умолчанию DB-25 (обозначение модулей D-13.1, для использования с модулями ПК-8 и МК-8)

Используется в технологических дозаторах "ГАММА-ТЕХНОЛОГИЯ"

GTD–1.3

"Гамма-Технология сдвоенная"

8 вх./8 вых. – 2 модуля, разъёмы по умолчанию DB-25 (обозначение модулей D-13.1, для использования с модулями ПК-8 и МК-8)

Используется в пультах управления для модернизации карусельных весовыбойных установок

DD–1.02

"Однокомпонентный дискретный  дозатор"

8 вх./8 вых. – 1 модуль, разъёмы по умолчанию DB-25 (обозначение модуля D-13.1, для использования с модулями ПК-8 и МК-6)

Универсальная версия, используется в пультах управления производства "Тензо-М"

DD–8.02

"Восьмикомпонентный дискретный  дозатор"

8 вх./8 вых. – 2 модуля, разъёмы по умолчанию DB-25 (обозначение модулей D-13.1, для использования с модулями ПК-8 и МК-6)

Используется в пультах управления производства "Тензо-М"

DA–1.01

"Однокомпонентный

дискретный дозатор с автоматическим стартом цикла дозирования"

8 вх./8 вых. – 1 модуль, разъёмы по умолчанию DB-25 (обозначение модуля D-13.1, для использования с модулями ПК-8 и МК-6)

Используется в пультах управления производства "Тензо-М"

GG-410

"Гамма-Технология"

8 вх./8 вых. – 1 модуль Weidmuller (пружинные клеммы), обозначение модуля D-21.1

Используется для замены ТВ-009 версий «GG-400» - «GG-409» (8П/8 О.К.) и как более простая версия. Для замены требуется переходник 8/8

DD–709

"Семикомпонентный односкоростной дискретный дозатор"

8 вх./8 вых. – 1 модуль Weidmuller (пружинные клеммы), обозначение модуля D-21.1

Используется для замены ТВ-003/05Д версий «DD-700» - «DD-707» (8П/1 О.К.) и как более простая версия. Для замены требуется переходник 8/1

DD–729

"Пятикомпонентный двухскоростной

дискретный дозатор"

8 вх./8 вых. – 1 модуль Weidmuller (пружинные клеммы), обозначение модуля D-21.1

Используется для замены ТВ-003/05Д версий «DD-720» - «DD-727» (8П/1 О.К.) и как более простая версия. Для замены требуется переходник 8/1

DD–429

"Вычитающий

двухскоростной дискретный дозатор"

8 вх./8 вых. – 1 модуль Weidmuller (пружинные клеммы), обозначение модуля D-21.1

Используется для замены ТВ-003/05Д версий «DD-420» - «DD-427» (8П/1 О.К.) и как более простая версия. Для замены требуется переходник 8/1

DD–109

"Восьмиканальный дозатор-компаратор"

8 вх./8 вых. – 1 модуль Weidmuller (пружинные клеммы), обозначение модуля D-21.1

Используется для замены ТВ-003/05Д версий «DD-100» - «DD-107» (8П/1 О.К.) и как более простая версия. Для замены требуется переходник 8/1

AL–1.20

"Альфа"

8 вход / 8 выход – 1 модуль (разъем DB-25), выход 4 - 20мА – 1 модуль (разъем Weidmuller), вход 4  - 20 мА  - 1 модуль (разъем Weidmuller)

Используется в пультах управления производства "Тензо-М"

AL–1.09

"Альфа"

8 вход / 8 выход – 1 модуль, вход 4  - 20 м А  - 1 модуль, выход 4 - 20м А – 1модуль, разъемы  Weidmuller

Используется для замены ТВ-011 версий «AL-1.01» - «AL-1.08» (не подходит для дозаторов с шаговым двигателем)



Для конвейерных весов ВНК

Версия ПО

Наименование ПО

Описание

Примечание

CV–1.07

"Конвейерные весы"

4 вход / 4 выхода -1модуль, 4-20 мА или  (0-24 мА; 0-20мА; 0–5В; 0-10В)-1модуль, разъемы  Weidmuller

Используется в пультах управления конвейерными весами



Для расходомеров топлива

Версия ПО

Наименование ПО

Описание

Примечание

FUEL-5

"Расходомер топлива"

8 вход / 8 выход – 1 модуль (разъем DB-25 или Weidmuller), опционно выход 4 - 20мА – 1 модуль (разъем Weidmuller)

Используется в пультах управления массовых расходомеров топлива УДР



Для весов – разбраковщиков штучных грузов

Версия ПО

Наименование ПО

Описание

Примечание

UB-339

"Весы – разбраковщик штучных грузов"

8 вход / 8 выход – 1 модуль (разъем Weidmuller или DB-25), опционно выход 4 - 20мА – 1 модуль (разъем Weidmuller)

Используется для замены ТВ-003/05Д  (8П/4 О.К.) версий «UB-330»  – «UB-332» и ТВ-009 (8П/8 О.К., 4П/4 О.К.) версий «UB-200»  – «UB-210». Для замены требуется переходник 8/8



Технические характеристики



Внутренняя разрешающая способность на 1 мВ/В, не хуже 100 000
Нелинейность не более, %

0,002

Внутренняя разрешающая способность на 1 мВ/В, не хуже

100000

Диапазон входного аналогового сигнала, мВ/В

до 4

Тип первичного преобразователя

тензорезисторный

Питание первичного преобразователя, В

 5

Тип питания преобразователя

постоянное/ знакопеременное

Тип линии связи с первичным преобразователем

 шестипроводная

Максимальное количество подключаемых первичных преобразователей (тензодатчиков)

8 х 350Ом

Тип индикатора

светодиодный

Количество цифровых разрядов основного (дополнительного) индикаторов

6 (10)

Размер изображения одного символа основного (дополнительного) индикаторов, мм

8 х 14 (5 х 8)

Цвет индикаторов основного и дополнительного

красный

Время установления рабочего режима, мин, не более

10

Напряжение питания, В

220 +/-10%

Частота напряжения питания, Гц

50

Потребляемая мощность, ВА, не более

20

Рабочий диапазон температур, °С

-30...+40

Атмосферное давление, кПа

84... 107

Влажность, % (при 25 °С)

до 80

Степень защиты оболочкой по ГОСТ 14254-96:

- по лицевой панели

- по задней панели



IP65

IP42

Габаритные размеры, мм

288 x 170 x 138

Масса, кг, не более

3.0



Производитель оставляет за собой право изменять технические характеристики с целью улучшения качества продукции без предварительного уведомления потребителя.

Комплектация

Стандартная комплектация

  • Весовой преобразователь-контроллер ТВ-011
  • Сетевой кабель
  • Разъем для подключения тензодатчиков
  • Разъемы к модулям расширения*

* – 1) количество и тип зависят от заказанной версии ТВ-011; 2) при заказе прибора ТВ-0011 с переходником 8/1, 8/8 или 6/4 ответный разъем к модулю дискретного ввода/вывода Wedmuller не поставляется, т.к. он идет в составе переходника
