Описание

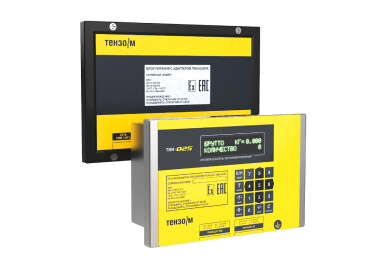

Преобразователь ТВИ-025 предназначен для применения в составе весоизмерительных систем, находящихся во взрывоопасной зоне или помещении. Конструтивно состоит из двух частей: весового терминала (ВТ) и блока питания с адаптером интерфейса (БПА).
ТВИ-025ВТ устанавливается во взрывоопасной зоне и предназначен:
- измерения веса в составе весоизмерительных систем, с выборкой веса тары в ручном режиме и одновременного отображения массы нетто (N) и брутто (B);
- суммирования измеренных значений веса в ручном или автоматическом режиме;
- подсчета числа предметов по их весу;
- обмен информацией с внешними устройствами по интерфейсам* Ethernet, RS-232 и RS-422.
* – адаптеры этих интерфейсов встроены в БПА
ТВИ-025БПА устанавливается вне взрывоопасной зоны и предназначен для питания ТВИ-025ВТ напряжением постоянного тока с искробезопасными параметрами и связи ТВИ-025ВТ с внешними устройствами по каналу Ethernet. ТВИ-025БПА с выходными искробезопасными электрическими цепями «i» имеет уровень и вид взрывозащиты [Ex ia Ga] IIВ и [Ех ia Da] IIIC. Сетевое питание (220 В) подключается к блоку питания.
Достоинства
- Cертифицирован на смеси группы IIB по ГОСТ 31610.0-2014 (IEC 60079-0:2011), ГОСТ 31610.11-2014 (IEC 60079-11:2011);
- Корпус из нержавеющей стали, IP65;
- Режимы работы:
– измерение веса с выборкой веса тары в ручном режиме и одновременного отображения веса нетто N и брутто B, а также фиксация максимальной нагрузки брутто;
– суммирование веса (автосуммирование);
– счётный режим (вычисление количества предметов, находящихся на весах);
- Возможность обмена данными с внешними устройствами по каналу Ethernet.
Соответствие стандартам
ВТ и БПА ТВИ-025 соответствуют требованиям ГОСТ 31610.0-2019 (IEC 60079-0:2017), ГОСТ 31610.11-2014 (IEC 60079-11:2011) и Техническому регламенту таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах». Сертификат №ЕАЭС RU C-RU.AA87.В.01319/24.
Технические характеристики
| Маркировка взрывозащиты ТВИ-025ВТ |
0Ех iа IIB Т6 Ga и Ex ia IIIC T85°C Da
устанавливается во взрывоопасной зоне
|
| Маркировка взрывозащиты ТВИ-025БПА |
[Ex ia Ga] IIВ и [Ех ia Da] IIIC
устанавливается вне взрывоопасной зоны
|
| Тип линии связи «ТВИ-025ВТ – датчик» |
шестипроводная
|
| Максимальная длина линии связи «ТВИ-025ВТ – датчик», м |
30
|
| Тип линии связи «ТВИ-025БПА – ТВИ-025ВТ» |
шестипроводная
|
| Максимальная длина линии связи «ТВИ-025БПА – ТВИ-025ВТ», м |
200
|
| Интерфейс для связи с внешними устройствами |
Ethernet, RS-232 и RS-422
устанавливаются все три одновременно
|
| Протокол обмена по интерфейсу Ethernet |
6.43, Тензо-М, Modbus RTU |
| Напряжение питания тензодатчиков, В |
4.75... 5.25 |
| Напряжение питания, В |
220 +/-10%
|
| Частота напряжения питания, Гц |
50
|
| Рабочий диапазон температур, °С |
-30... +40
|
|
Степень защиты оболочек ТВИ-025БПА и ТВИ-025ВТ по ГОСТ 14254-2015 (IEC 60529:2013)
|
IP65
|
| Габаритные размеры ТВИ-025ВТ, мм |
270 x 190 x 70
|
| Габаритные размеры ТВИ-025БПА, мм |
245 x 175 x 50
|
Производитель оставляет за собой право изменять технические характеристики с целью улучшения качества продукции без предварительного уведомления потребителя.
Схема размещения взрывозащищённого оборудования
ВТ преобразователя располагается в опасной зоне, а БПА в безопасной зоне.
Длина кабеля между ВТ и грузоприёмным устройством (датчиком/датчиками) не должна превышать тридцать метров. Длина кабеля связи между ВТ и БПА не должна превышать двести метров. Запрещается подключать любое стороннее оборудование к кабелю
связи между ВТ и БПА.
Расположение ВТ, БПА и датчика/датчиков в опасных зонах приведено на рисунке 1.
Рис. 1. Схема подключения ТВИ-025
