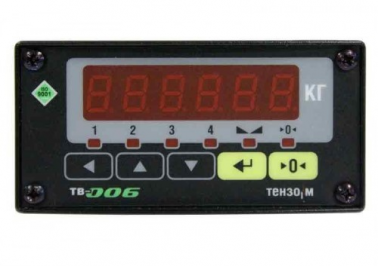

Весоизмерительный преобразователь-контроллер ТВ-006С
Описание
Программное обеспечение прибора ТВ-006C позволяет настроить его на несколько режимов работы:
- Простые весы с возможностью дистанционного управления по каналу связи с дискретными входами-выходами;
- Однокомпонентный дозатор, управление заслонками: «Загрузка Грубо», «Загрузка Точно» и «Выгрузка»;
- Вычитающий дозатор, выгрузка продукта из бункера накопителя: «Выгрузка Грубо», «Выгрузка Точно», «Загрузка»;
- Поточные весы. Статическое взвешивание продукта при перевешивании в потоке. Контроль сигналов «Загрузка» и «Выгрузка»
Достоинства
- Щитовое исполнение
- Интерфейсы RS-485
- Протоколы: «Тензо-М» и ModBUS-RTU*
- 4 дискретных входа и 4 дискретных выхода
- Питание тензодатчиков по шестипроводной схеме
- Знакопеременное питание тензодатчиков
- Аналоговый выход
* в зависимости от версии прошивки терминала
ВНИМАНИЕ!
Весовой преобразователь-контроллер ТВ-006C имеет различные версии прошивок под разные задачи. Перед заказом данного прибора ознакомьтесь с таблицей во вкладке Версии программных прошивок.
Версии программных прошивок
Версии программных прошивок терминала ТВ-006С для технологических дозаторов
|
|
C6.3X |
C50X |
C21 |
C24 |
C45 |
C05.1 |
Cont-3 |
С.4.Е2 |
CE-3 |
|
Подробное |
|||||||||
|
Однокомпонентный дозатор |
Многокомпонентный дозатор |
|
|||||||
|
Суммирующий |
+ |
+ |
+ |
+ |
+ |
+ |
|
|
|
|
Вычитающий |
+ |
+ |
|
|
|
+ |
|
|
|
|
MODBUS |
– |
+ |
– |
– |
– |
+ |
– |
+ |
– |
|
Режим подачи |
2 |
2 |
1 |
− |
− |
− |
− |
– |
− |
|
Автоматическая |
+ |
− |
+ |
− |
− |
− |
− |
– |
− |
| Примечания | для работы по протоколу MODBUS RTU |
- для работы по протоколу MODBUS RTU - режим измерения «БРУТТО-НЕТТО» |
- для работы по протоколу MODBUS RTU - режим измерения «БРУТТО-НЕТТО» |
||||||
Примечания:
* - режимы подачи продукта:
«2» – два канала подачи продукта: быстро/медленно. Основная порция продукта подается по быстрому каналу загрузки, для точного набора дозы используется досыпка по медленному каналу,
«1» – один канал подачи продукта. Для точного набора дозы используется «упреждение» - отключение подачи продукта заранее – в соответствии с заданным значением
** - дозатор, в который по команде загружается заданная доза продукта, которая суммируется с продуктом, находящимся в бункере
*** - дозатор, из которого по команде выгружается заданная доза продукта, которая вычитается из продукта, находящегося в бункере
Версии программных прошивок терминала ТВ-006С для расходомеров
|
|
РР 7.4X |
РР 6.8X |
| Подробное описание версии | ||
|
Назначение Краткое описание |
Для использования в составе дозаторов и расходомеров с аналоговым выходом |
Используется в дозаторах расходомерах с широтно-импульсным (ШИ) управлением |
|
MODBUS |
+ |
+ |
Технические характеристики
| Внутренняя разрешающая способность на 1 мВ/В, не хуже | 60 000 |
| Нелинейность не более, % |
0,002 |
| Внутренняя разрешающая способность на 1 мВ/В, не хуже |
60000 |
| Температурный коэффициент начала шкалы (нуля), ppm/°C, не хуже |
2 |
| Температурный коэффициент конца шкалы (Нагрузка Max), ppm/°C, не хуже |
2 |
| Диапазон входного аналогового сигнала, мВ/В |
-3... +3 |
| Минимальный входной сигнал на одно поверочное деление, мкВ |
0,25 |
| Тип первичного преобразователя |
тензорезисторный |
| Питание первичного преобразователя знакопеременное, В |
5 |
| Тип линии связи с первичным преобразователем |
шестипроводная |
| Максимальная длина связи с первичным преобразователем, м |
20 |
| Максимальное количество подключаемых тензодатчиков |
8 х 350 Ом 16 х 800 Ом |
| Количество дискретных входов (светодиод оптрона) |
4 |
| Количество дискретных выходов (открытый коллектор) |
4 |
| Напряжение питания постоянного тока, В |
18... 36 |
| Потребляемая мощность, ВА, не более |
3 |
| Рабочий диапазон температур, °С |
-20... +55 |
|
Степень защиты оболочки по ГОСТ 14254: - по лицевой панели - по задней панели |
IP65 IP42 |
| Допустимый диапазон температур, °С |
-30... +60 |
| Габаритные размеры, без присоединительных разъемов, мм |
136 x 96 x 48 |
| Масса, кг, не более |
1.0 |
Производитель оставляет за собой право изменять технические характеристики с целью улучшения качества продукции без предварительного уведомления потребителя.
Поддержка
Дополнительные материалы
Часто задаваемые вопросы (FAQ). Весовые терминалы
Описание протокола MODBUS находится в подробном описание версии прошивки
