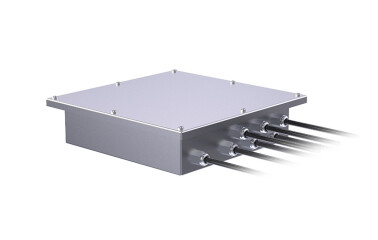

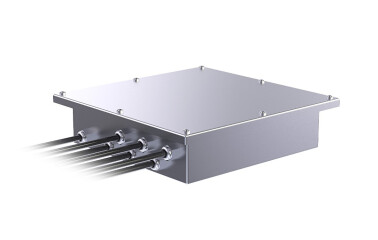

Нормирующие преобразователи

Преобразование аналогового сигнала тензодатчиков в цифровой код и передача его по интерфейсу RS-422.

ПН-006 и ПН-012 используются для построения цифровой системы измерения веса, например, в автомобильных весах. ПН-006 широко применяется для модернизации весов. Отличительной особенностью данных преобразователей является возможность съема данных со всех датчиков одновременно!

Преобразователь устанавливается непосредственно в весах, или в специальном защитном коробе рядом с весами (вариант модернизации).

Цифровая система измерения веса позволяет проводить автоматическую диагностику весов, размещать индикатор на значительном удалении от весовой платформы, а также облегчить юстировку весов.

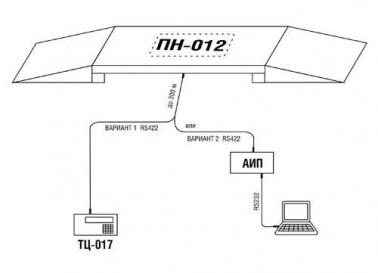

ВНИМАНИЕ: нормирующие преобразователи ПН работают в комплекте с цифровым весовым преобразователем (ТЦ) или адаптером интерфейса и питания (АИП).

Достоинства

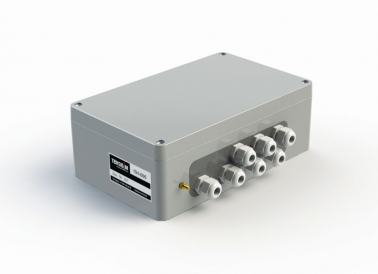

ПН-006
  • Бюджетный вариант для построения цифровой системы измерения веса

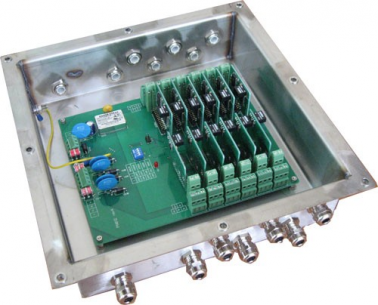

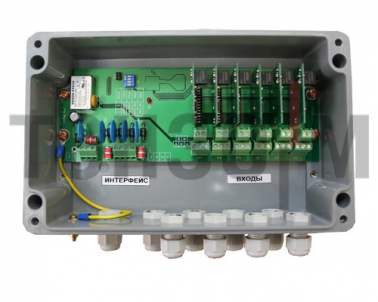

  • Архитектура «АЦП на каждый канал» и высокая пропускная способность канала связи позволяют получать информацию со всех тензодатчиков в один момент времени
  • Повышенная надежность системы за счет возможности резервирования каналов
  • Высокая скорость обработки сигнала позволяет использовать систему в весах для взвешивания в движении
  • Длина связи до 300 м
ПН-012
  • Интерфейс RS-422
  • Скорость обработки сигнала позволяет использовать систему в весах для взвешивания в движении
  • Высокая пропускная способность канала связи позволяет снимать и передавать информацию со всех тензодатчиков в один момент времени

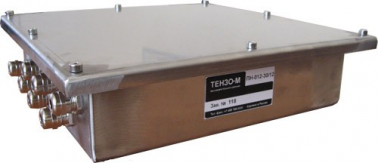

  • Устройство выполнено в корпусе из нержавеющей стали



Технические характеристики

  ПН-006 ПН-012
Количество физически независимых каналов преобразования тензосигнала

6

12

Диапазон входного аналогового сигнала с тензометрических датчиков, мВ/В

0…3

Напряжение питания тензометрических датчиков, переменное, В

5

Тип линии для подключения тензометрических датчиков

четырехпроводная

Максимальная длина линии связи интерфейса RS-422, м

300

1000

Частоты преобразования аналогового сигнала в цифровой код, Гц

50…900

Нормированный код каждого используемого канала при входном аналоговом сигнале 2 мВ/В, ед.

2 000 000

Скорость обмена по интерфейсу RS-422, бод

 9600… 115200

Напряжение питания устройства, В

20… 33

24… 33

Потребляемая мощность, Вт, не более

5

Рабочий диапазон температур, °С

-30… +50

-40…+60

Степень защиты корпуса

IP65



Производитель оставляет за собой право изменять технические характеристики с целью улучшения качества продукции без предварительного уведомления потребителя.

Комплектация

  • ПН-006 или ПН-012

Дополнительная комплектация ПН-006

Дополнительная комплектация ПН-012

Варианты использования ПН-006





Поддержка

Дополнительные материалы
