Весоизмерительные преобразователи для статических весов

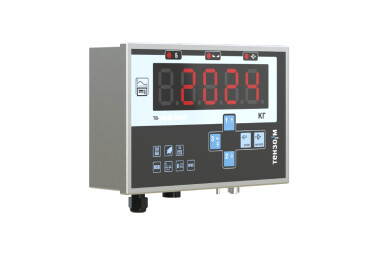

Весоизмерительный преобразователь ТВ-003/05Н

Весовой преобразователь ТВ-003/05Н предназначен для использования в статических платформенных весах. Высокая разрешающая способность и широкий входной диапазон позволяют использовать тензодатчики с рабочим коэффициентом передачи от 1 до 3 мВ/В.

Преобразователь ТВ-003/05Н выполнен в легком нержавеющем корпусе со светодиодным дисплеем. При калибровке терминала можно компенсировать нелинейность весоизмерительной системы в целом.

Руководство по эксплуатации

Задать вопрос

Достоинства

Технические характеристики

Комплектация

Поддержка

Достоинства

Интерфейсы USB, RS-232/485
Cветодиодный индикатор с регулируемой яркостью и высотой символов 40мм
Корпус из нержавеющей стали
Режим взвешивания животных
Питание тензодатчиков по шестипроводной схеме
Знакопеременное питание тензодатчиков
Возможность автоматической компенсации ухода "нуля"

Технические характеристики

Внутренняя разрешающая способность на 1 мВ/В, не хуже	60 000
Нелинейность не более, %	0,001
Индицируемая разрешающая способность на 1 мВ/В, не хуже	60000
Температурный коэффициент начала шкалы (нуля), ppm/°C, не хуже	2
Температурный коэффициент конца шкалы (Нагрузка Max), ppm/°C, не хуже	2
Диапазон входного аналогового сигнала, мВ/В	От -3 до +3
Минимальный входной сигнал на одно поверочное деление, мкВ	1
Тип первичного преобразователя	тензорезисторный
Питание первичного преобразователя	5В, знакопеременное
Тип линии связи с первичным преобразователем	шестипроводная
Максимальная длина связи с первичным преобразователем, м	50
Минимальное входное сопротивление тензодатчика , Ом	50
Размер изображения одного символа, мм	30 х 40
Тип индикатора	светодиодный
Количество разрядов индикации веса	5
Напряжение питания, В	220 (10-30 – опционно)
Потребляемая мощность, ВА, не более	10
Рабочий диапазон температур, °С	-30... +40
Степень защиты оболочкой	IP65
Габаритные размеры, мм	256 х 161 х 64
Масса, кг, не более	2.1

Производитель оставляет за собой право на внесение изменений в технические характеристики, конструкцию и форму изделия с целью улучшения качества продукции без предварительного уведомления потребителя.

Комплектация

Весоизмерительный преобразователь
Паспорт
Руководство по эксплуатации
Руководство по настройке и калибровке (входит в комплект отдельной поставки, не в составе весов)

Поддержка

Калибровка

Дополнительные материалы

Описание протокола обмена данными «Тензо-М»

Руководство по эксплуатации (версия ПО 10.XX)

Руководство по эксплуатации (версия ПО С.4.ХХХ)

USB драйвер для подключения терминалов

Документация

Часто задаваемые вопросы (FAQ). Весовые терминалы
