Тензодатчики сжатия типа колонна

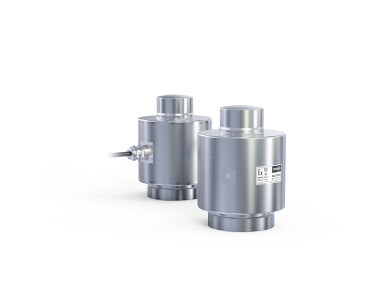

Тензорезисторный датчик МВ

Тензодатчики сжатия типа колонна с плоским основанием. Благодаря конструктивным особенностям легко встраиваются в весоизмерительные системы, обеспечивают высокую надежность встройки, могут работать в любых условиях окружающей среды, имеют большой запас по перегрузочной способности.

Описание

Области применения

Вагонные весы для взвешивания в движении, взвешивание тяжелых емкостей и баков.

Особенности

  • Тензодатчики легко встраиваются при монтаже весоизмерительной системы
  • Датчики изготовлены из материалов и комплектующих лучших мировых производителей
  • Герметизация тензо- и термочувствительной схем производится кожухом и мембранами из нержавеющей стали, прикрепленными к упругому элементу с помощью лазерной сварки
  • Каждый датчик проходит проверку на герметичность гелиевым течеискателем
  • Многоступенчатая система контроля качества тензодатчиков
  • Потребителю тензодатчики поставляются подобранными для параллельного включения с угловой коррекцией в весах
  • Гарантийный срок 4 года



Экскурсия по производству тензодатчиков
7 причин для выбора тензодатчиков «Тензо-М»

Технические характеристики

Параметры датчика
Единицы измерения
Значения параметров
Наибольший предел измерения (НПИ) т 25, 50, 100
Класс точности по ГОСТ 8.631-2013   D1
Число поверочных интервалов   1000
Минимальный поверочный интервал   НПИ / 3000
Рабочий коэффициент передачи (РКП) мВ/В 1,5 ± 0,010
Начальный коэффициент передачи (НКП) % от РКП < 3
Комбинированная погрешность % от РКП ≤ ±0,1
Ползучесть (30 мин.) % от РКП ≤ ±0,073
Изменение НКП от температуры % от РКП/°С ≤ ±0,0047
Изменение РКП от температуры % от РКП/°С ≤ ±0,0033
Наибольшее напряжение питания постоянного тока В 12
Сопротивление входное Ом 760 ±10
Сопротивление выходное Ом 700 ±1,5
Сопротивление изоляции ГОм ≥ 5
Номинальный диапазон температур °С -10... +40
Диапазон температур эксплуатации и хранения °С -50... +50
Степень защиты по ГОСТ 14254   IP68
Допустимая перегрузка в течение не более 1 часа % от НПИ 25
Разрушающая нагрузка % от НПИ 300
Материал датчика   Нержавеющая сталь



Производитель оставляет за собой право изменять технические характеристики с целью улучшения качества продукции без предварительного уведомления потребителя.

Комплектация

Стандартная комплектация

  • Исполнение согласно ГОСТ 8.631-2013: 1000 поверочных интервалов
  • Длина кабеля 10м
  • Четырехпроводная схема подключения
  • Экран кабеля не соединен с корпусом тензодатчика
  • Взрывозащищенное исполнение в соответствии с требованиями ГОСТ Р51330.0-99 (МЭК 60079-0-98), ГОСТ Р51330.10-99 (МЭК 60079-11-99), ТР ТС 012/2011

Опции

  • Длина кабеля от 2 до 100м
  • Шестипроводная схема подключения
  • Напряжение питания от 2 до 24В

Поддержка

Схема выводов кабеля

+Uпит.  - зеленый

–Uпит.  - черный

+Uизм. - белый

–Uизм. - красный
