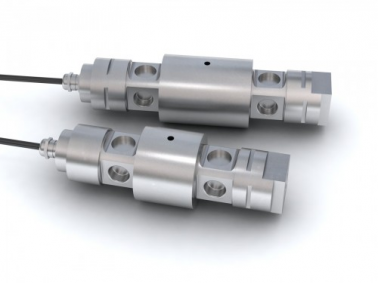

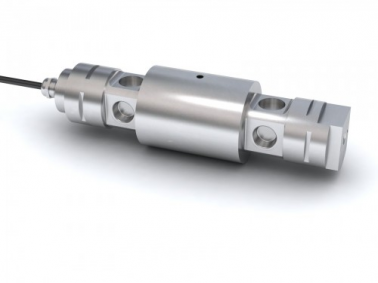

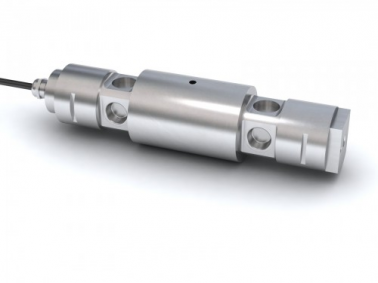

Тензорезисторные датчики «Ось» НО-70-7 и НО-65-5

Брошюра

Задать вопрос

Фотогалерея

Габаритные размеры

Описание

Технические характеристики

Схема работы

Описание

Ось - распространенная деталь машин и механизмов. Тензометрия позволяет превратить ее в датчик силы. Это открывает новые возможности для измерения силы или веса в подъемных кранах, скиповых подъемниках, бульдозерах, скреперах, самосвалах, силовых гидроцилиндрах, тросовых системах и т.п.

Применение

Встройка в вилки силовых тяг Встройка в шкив с поворотом троса на 90

Встройка в шкив с поворотом троса на 180 Измерение усилия создаваемого гидроцилиндром

Технические характеристики

Диаметр центральной части датчика оси (под подшипник), мм -НО-65-7 -НО-70-5 -НО-70-7	40... 90 65 70 70
Номинальная нагрузка (н.н.)*, тс -НО-65-7 -НО-70-5 -НО-70-7	3... 15 7 5 7
Рабочий коэффициент передачи, мВ\В	1
Температурный диапазон хранения, ⁰С	-40... +50
Температурный диапазон эксплуатации, ⁰С	-30... +50
Основная погрешность, % от н. н., не более	0,5
Дополнительная погрешность, % от н. н., на 10 ⁰С, не более	0,05-0,1
Допускаемая перегрузка без изменения характеристик датчика, % от н.н., не более	25
Разрушающая нагрузка, % от н.н., не менее	300
Степень защиты от воздействия внешней среды по ГОСТ 14254, не ниже	IP 68

Указанные характеристики являются базовыми и могут быть изменены по требованию заказчика в соответствии с условиями применения датчика на объекте.

* - В случае необходимости могут быть поставлены датчики на номинальные нагрузки от 500 кгс до 50 тонн

Производитель оставляет за собой право изменять технические характеристики с целью улучшения качества продукции без предварительного уведомления потребителя.
