Главная  /  Каталог продукции  /  Тензодатчики  /  Тензодатчики типа «SINGLE POINT»  /  Тензорезисторный датчик Т60А
Тензодатчики типа «SINGLE POINT»

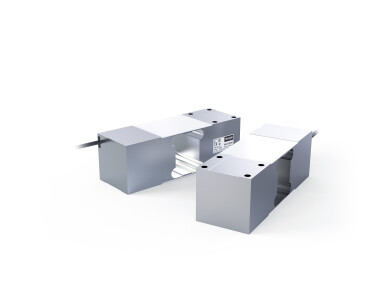

Тензорезисторный датчик Т60А

Тензодатчик Т60А

Тензодатчики типа «Single Point». Их особенность состоит в том, что на одном тензодатчике можно собрать платформенные весы. При этом не требуется узлов встройки, так как тензодатчик непосредственно крепится к раме основания и к платформе. Так как стоимость таких тензодатчиков невелика, то платформенные весы  сделанные на них - самые дешевые.

Тензодатчики могут работать в отапливаемых и неотапливаемых помещениях.

Брошюра Задать вопрос Опросный лист Фотогалерея Габаритные размеры
Описание

Описание

Области применения

Платформенные весы, настольные весы лотковые расходомеры, взвешивание баков и емкостей, многобункерные системы

Особенности

  • Конструкция упругого элемента обеспечивает низкую чувствительность к нагрузке вне центра весовой платформы
  • Датчики изготовлены из материалов и комплектующих лучших мировых производителей
  • Герметизация датчиков производится с помощью специальных герметиков
  • При испытаниях датчиков используются уникальные методики
  • Многоступенчатая система контроля качества тензодатчиков
  • Гарантийный срок 12 мес.



Экскурсия по производству тензодатчиков
7 причин для выбора тензодатчиков «Тензо-М»

Технические характеристики

Параметры датчика
Единицы измерения
Значения параметров
    Модификация 1 Модификация 2
Наибольший предел измерения (НПИ) кг 30, 50, 100, 200, 300, 500, 750 100, 200, 300
Класс точности по ГОСТ 8.631-2013   С3 С1 С3
Число поверочных интервалов   3000 1000 3000
Минимальный поверочный интервал   НПИ / 7500 НПИ / 5000 НПИ / 10000
Рабочий коэффициент передачи (РКП) мВ/В 2 ± 10%
Начальный коэффициент передачи (НКП) % от РКП ≤ ± 5 < 2
Комбинированная погрешность % от РКП ≤ ±0,0200 ≤ ±0,0400 ≤ ±0,0200
Ползучесть (30 мин.) % от РКП ≤ ±0,0166 ≤ ±0,0490 ≤ ±0,0250
Изменение НКП от температуры % от РКП/°С ≤ ±0,00187 ≤ ±0,0028 ≤ ±0,0014
Изменение РКП от температуры % от РКП/°С ≤ ±0,00100 ≤ ±0,0022 ≤ ±0,0011
Наибольшее напряжение питания постоянного тока В 12
Сопротивление входное Ом 413 ±20 400 ±10
Сопротивление выходное Ом 350 ±25 350 ±3
Сопротивление изоляции ГОм ≥ 5 ≥ 5
Номинальный диапазон температур °С -20... +50
Диапазон температур эксплуатации и хранения °С -50... +50
Степень защиты по ГОСТ 14254   IP67 IP66
Допустимая нагрузка % от НПИ 150 125
Разрушающая нагрузка % от НПИ 300
Материал датчика   Алюминиевый сплав



Производитель оставляет за собой право изменять технические характеристики с целью улучшения качества продукции без предварительного уведомления потребителя.

Комплектация

Стандартная комплектация

  • Исполнение согласно ГОСТ 8.631-2013: 3000 поверочных интервалов
  • Шестипроводная или четырехпроводная схема подключения (мод.1), четырехпроводная схема подключения (мод.2)
  • Экран кабеля соединен с корпусом тензодатчика (мод.1)
  • Экран кабеля не соединен с корпусом тензодатчика (мод.2)
  • Длина кабеля 3м (мод.1), 2м (мод.2)
  • Взрывозащищенное исполнение в соответствии с требованиями ГОСТ Р51330.0-99 (МЭК 60079-0-98), ГОСТ Р51330.10-99 (МЭК 60079-11-99), ТР ТС 012/2011

Опции

  • Исполнение согласно ГОСТ 8.631-2013: 1000 поверочных интервалов (мод.2)
  • Длина кабеля от 2 до 100м (мод.2)

Поддержка

Схема выводов кабеля

Модификация 1

Модификация 2

+Uпит.  - зеленый

–Uпит.  - черный

+Uизм. - белый

–Uизм. - красный

+Uос - синий

–Uос - коричневый

+Uпит.  - зеленый

–Uпит.  - черный

+Uизм. - белый

–Uизм. - красный
