Тензодатчики типа «SINGLE POINT»

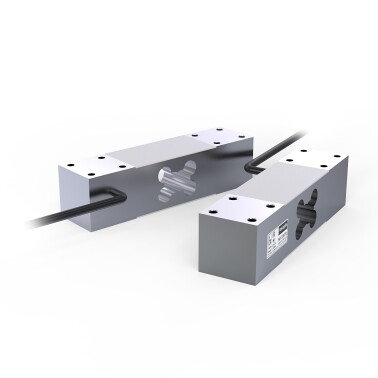

Тензорезисторный датчик Т40А

Тензодатчики типа «Single Point». Их особенность состоит в том, что на одном тензодатчике можно собрать платформенные весы. При этом не требуется узлов встройки, так как тензодатчик непосредственно крепится к раме основания и к платформе. Так как стоимость таких тензодатчиков невелика, то платформенные весы  сделанные на них - самые дешевые.

Тензодатчики могут работать в отапливаемых и неотапливаемых помещениях.

Описание

Области применения

Платформенные весы, настольные весы, лотковые расходомеры, взвешивание баков и емкостей, многобункерные системы

Особенности

  • Конструкция упругого элемента обеспечивает низкую чувствительность к нагрузке вне центра весовой платформы
  • Датчики изготовлены из материалов и комплектующих лучших мировых производителей
  • Герметизация датчиков производится с помощью специальных герметиков
  • При испытаниях датчиков используются уникальные методики
  • Многоступенчатая система контроля качества тензодатчиков
  • Гарантийный срок 12 мес.



Экскурсия по производству тензодатчиков
7 причин для выбора тензодатчиков «Тензо-М»

Технические характеристики

Параметры датчика
Единицы измерения
Значения параметров
Наибольший предел измерения (НПИ) кг 50, 100, 150, 200, 250
Класс точности по ГОСТ 8.631-2013   C3
Число поверочных интервалов   3000
Минимальный поверочный интервал   НПИ / 7500
Рабочий коэффициент передачи (РКП) мВ/В 2 ± 10%
Начальный коэффициент передачи (НКП) % от РКП ≤ ± 5
Комбинированная погрешность % от РКП ≤ ±0,0200
Ползучесть (30 мин.) % от РКП ≤ ±0,0166
Изменение НКП от температуры % от РКП/°С ≤ ±0,00187
Изменение РКП от температуры % от РКП/°С ≤ ±0,00100
Наибольшее напряжение питания постоянного тока В 12
Сопротивление входное Ом 413 ±20
Сопротивление выходное Ом 350 ±25
Сопротивление изоляции ГОм ≥ 5
Номинальный диапазон температур °С -10... +40
Диапазон температур эксплуатации и хранения °С -50... +50
Степень защиты по ГОСТ 14254   IP67
Допустимая нагрузка % от НПИ 150
Разрушающая нагрузка % от НПИ 300
Материал датчика   Алюминиевый сплав



Производитель оставляет за собой право изменять технические характеристики с целью улучшения качества продукции без предварительного уведомления потребителя.

Комплектация

Стандартная комплектация

  • Исполнение согласно ГОСТ 8.631-2013: 3000 поверочных интервалов
  • Четырехпроводная схема подключения
  • Экран кабеля соединен с корпусом тензодатчика
  • Длина кабеля 2 м
  • Взрывозащищенное исполнение в соответствии с требованиями ГОСТ Р51330.0-99 (МЭК 60079-0-98), ГОСТ Р51330.10-99 (МЭК 60079-11-99), ТР ТС 012/2011.

Поддержка

Схема выводов кабеля

Схема вывода кабеля представлена в паспорте на тензодатчик.
