Тензодатчики балочного типа

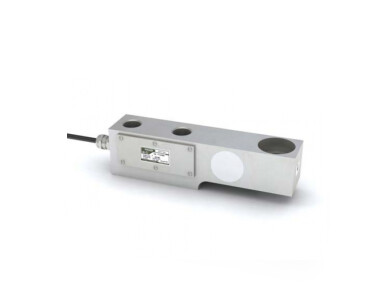

Тензорезисторный датчик Н2

В настоящее время вместо тензодатчиков Н2 выпускаются тензодатчики Н4, обладающие большей точностью и надежностью, а тензодатчики Н2 изготавливаются для поддержания ремонтного фонда.

Тензодатчики балочного типа прямоугольной формы. Предназначены для использования в балочных и платформенных весах.

Тензодатчики могут работать в отапливаемых и не отапливаемых помещениях.

Описание

Области применения

Напольные весы, палетные весы, автомобильные весы, взвешивание емкостей и бункеров.

Особенности

  • Материал упругого элемента: конструкционная сталь
  • Герметизация тензодатчика осуществляется специальными герметиками и крышкой
  • Тензодатчики не восприимчивы к боковым силам
  • Используются уникальные методики при нормировании параметров и испытаниях
  • Многоступенчатая система контроля качества тензодатчика
  • Потребителю тензодатчики поставляются, подобранными по группам для совместного использования в весах
  • Гарантийный срок 12 мес.



Экскурсия по производству тензодатчиков

7 причин для выбора тензодатчиков «Тензо-М»

Технические характеристики

Параметры датчика
Единицы измерения
Значения параметров
Наибольший предел измерения (НПИ)
тонн
1; 2; 5
Класс точности по ГОСТ 8.631-2013

С1
C3
Число поверочных интервалов

1000
3000
Минимальный поверочный интервал

НПИ/5000
НПИ/10000
Рабочий коэффициент передачи (РКП)
мВ/В
2 ± 0,005
2 ± 0,002
Начальный коэффициент передачи (НКП)
% от РКП
< 3
Комбинированная погрешность
% от РКП
≤ ± 0,040
≤ ± 0,020
Ползучесть (30 мин.)
% от РКП
≤ ± 0,049
≤ ± 0,025
Изменение НКП от температуры
% от РКП/°С
≤ ± 0,0028
≤ ± 0,0014
Изменение РКП от температуры
% от РКП/°С
≤ ± 0,0022
≤ ± 0,0011
Наибольшее напряжение питания постоянного тока
В
12
Сопротивление входное
Ом
380 ± 10
Сопротивление выходное
Ом
350 ± 1
Сопротивление изоляции
ГОм
≥ 5
Диапазон термокомпенсации
°С
-10... +40
Рабочий диапазон температур
°С
-20... +40
Диапазон температур хранения
°С
-40... +50
Степень защиты по ГОСТ 14254

IP 65
Допустимая перегрузка в течение не более 1 часа
% от НПИ
25
Разрушающая нагрузка
% от НПИ
300
Материал датчика

Легированная сталь
Масса датчика
кг
Для НПИ 1т-1,8; для НПИ 2т-2,2; для НПИ 5т-3,9
Длина кабеля
м
Для НПИ 1,2,5т — 3,0



Производитель оставляет за собой право изменять технические характеристики с целью улучшения качества продукции без предварительного уведомления потребителя.

Комплектация

Стандартная комплектация

  • Исполнение согласно ГОСТ 8.631-2013: 3000 поверочных интервалов
  • Длина кабеля: Для датчиков с НПИ = 2т(3м), 5т(5м)
  • Четырехпроводная схема подключения
  • Экран не соединен с корпусом
  • Взрывобезопасное исполнение соответствует требованиям ГОСТ Р51330.0-99 (МЭК 60079-0-98), ГОСТ Р51330.10-99 (МЭК 60079-11-99). OExiaIICT6 X.

Опции

  • Исполнение согласно ГОСТ 8.631-2013: 1000 поверочных интервалов
  • Длина кабеля: от 2 до 100 метров
  • Напряжение питания от 2В до 36В
  • Выходное сопротивление 410±1Ом
  • Свидетельство о поверке
  • Металлорукав

Поддержка

Схема выводов кабеля

+Uпит.  - зеленый

–Uпит.  - черный

+Uизм. - белый

–Uизм. - красный

​Сертификаты

Свидетельство об утверждении типа средств измерений Российской Федерации

Сертификат соответствия ЕАЭС

Соответствуют ГОСТ 8.631-2013.
Внесены в Государственный Реестр средств измерений Российской Федерации.
