Линии фасовки сыпучих продуктов в открытые мешки до 50 кг

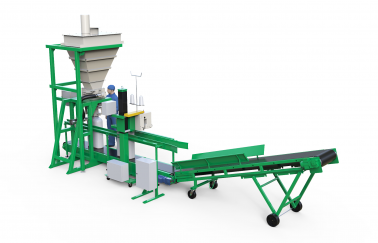

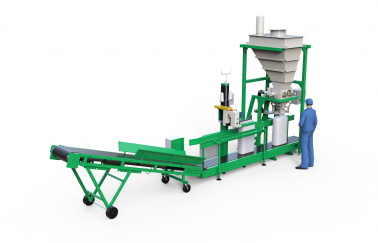

Линия фасовки в открытые мешки до 50 кг малой производительности

Линии построены на базе дозатора «Дельта». Это дозатор класса БРУТТО, в котором мешок (тара) является частью весовой системы дозатора и доза продукта формируется непосредственно в мешке. Дозатор может быть укомплектован различными питателями подачи продукта в зависимости от типа продукта.

Такие решения применяются на предприятиях переработки и хранения растительного сырья, химической и других отраслей промышленности.

Линия позволяет фасовать продукт весом от 6 до 30 кг или от 12 до 50 кг в открытые полипропиленовые или бумажные мешки.

Описание

Варианты исполнения дозатора:

  • для хорошо сыпучих продуктов с гравитационным питателем – АКД-3(С,П)-ПА
  • для плохо сыпучих продуктов с шнековым питателем – АКД-3(К,П)-Ш165_88-ПА
  • для гранулированных продуктов с ленточным питателем – АКД-1ЛП-ПА

Все дозаторы могут быть выполнены с трактом прохождения продукта из нержавеющей стали.

Линия может быть укомплектована:

  • Расходным бункеров объемом 0,6 м³ или 1,2 м³
  • Конвейером отвода заполненных мешков к мешкозашивочной машинке:

- длиной 3 метра КЛПШГ/ММ-3-50 (длина 3 м)

- длиной 4 метра КЛПШГ/ММ-4-50 (длина 4 м)

- длиной 5 метров с устройством опрокидывания мешка КЛПШГ/ММ/ОП-5-50

  • Мешкозашивочным комплектом:

- ручным на базе машинки New Long NP-7A на стойке

- автоматическим на базе машинки New Long DS-9C с устройством протяжки мешка

- полуавтоматическим на базе машинки New Long DS-9А

  • Конвейерами специальными:

- прямыми для формирования отводных конвейерных линий КЛПШГ/ПБ-Х-ХХ

- разворота мешка КЛПШГ/РМ90°-2-50

- прокатки мешка КЛПШГ/ПМ-3,5-50;

- подъема мешка на уровень плеча КЛПШГ/Н(350/1450)-3,5-50;

  • Палетообмотчиком

Широкий спектр дополнительного оборудования позволяет сформировать состав линии, оптимально соответствующий потребностям производственного процесса.Современное высокотехнологичное оборудование позволяет оптимизировать процесс фасовки.

Конфигурации линий могут быть адаптированы под дополнительные требования Заказчика.

Достоинства

  • Сертифицированное оборудование. Дозаторы, входящие в состав линии, сертифицированы и внесены в государственные реестры средств измерения Российский Федерации, Республик Беларусь и Казахстан



  • Современное высокотехнологичное оборудование от ведущего производителя весоизмерительной техники в России, позволяющее организовать процесс фасовки сыпучих продуктов при минимуме персонала



  • Высокая точность фасовки обеспечивается благодаря применению системы ADS (Adaptive Dosing System) – адаптивного управления дозированием. Она обеспечивает высокую стабильность результатов фасовки во времени. Применение данной системы в контроллерах ТВ-011 позволяет минимизировать отклонения массы фасуемой дозы от заданного значения



  • Высокая надежность дозаторов «Тензо-М» обеспечивается за счет качественных компонентов. Например, для управления заслонками и зажимами мешков используются электро- и пневмопривода таких известных мировых брэндов, как Bauer и Festo. Среди других производителей комплектующих – ABB, Weidmuller, Omron, Schneider Electric



  • Применение различных типов питателей позволяет формировать линию фасовки для различных типов продуктов:

- для хорошо сыпучих продуктов (минеральные удобрения, соль, сахар, крупы, семена, топливные гранулы (пеллеты), пластиковые гранулы и др.);
- для плохо сыпучих продуктов (мука, крахмал, отруби, комбикорм рассыпной и другие);
- для гранулированных и хрупких продуктов (крупно-гранулированный комбикорм, различные виды хлопьев, макаронные изделия и др.)



  • Высокая степень автоматизации фасовки (автоматическая корректировка упреждения дозирования, отвод воздуха от мешка)



  • Возможность учёта зафасованного продукта по количеству мешков и общему весу (всего и за смену, с возможностью передачи этой информации на ПК по промышленному каналу связи RS-485)



Вариант линии 2.1

Фасовка хорошо сыпучих продуктов (зерно, гранулы и подобные) при общей производительности линии до 15 тонн в час (5 отвесов в минуту по 50 кг).

Состав линии:

  • Дозатор фасовки до 30 кг «Дельта»-30-0,5 или до 50 кг «Дельта»-50-0,5 с гравитационным питателем (самотек) исполнение АКД-3(С,П)-ПА
  • Расходный бункер объемом 0,6 м3 на раме
  • Конвейер отвода заполненных мешков к мешкозашивочной машинке (4 метра) КЛПШГ/ММ/-3-50
  • Мешкозашивочный комплект ручной на базе машинки NEW LONG NP-7A на стойке
  • Конвейер наклонный КЛПШГ/Н(350/1450)-3,5-50
  • Палетообмотчик

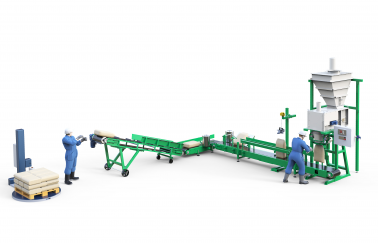

«Дельта»-30/50-0,5 с гравитационным питателем + бункер 0,6 м3 + конвейер отводной + мешкозашивочный комплект ручной + конвейер наклонный + палетообмотчик



Линия позволяет расфасовывать различные типы сыпучих продуктов в открытые мешки до 50 кг. Обслуживает линию оператор фасовки и рабочий укладки заполненных мешков на поддон.

Алгоритм работы:

  • Оператор включает дозатор и конвейер, надевает мешок на мешкоприемник и подносит кисти рук к бесконтактным датчикам, происходит срабатывание мешкозажима
  • После срабатывания мешкозажима происходит обнуление веса пустого мешка и включается режим заполнения мешка. По набору заданной дозы мешкозажим автоматически разжимается, и заполненный мешок сползает на конвейер
  • Конвейер перемещает заполненный мешок к ручной мешкозашивочной машинке и автоматически останавливается под машинкой (по срабатыванию датчика наличия мешка)
  • Оператор надевает новый мешок на мешкоприемник, зажимает его и делает шаг к мешкозашивочной машинке. Зашивает мешок, стоящий под машинкой, включает конвейер нажатием кнопки, возвращается к дозатору фасовки и цикл повторяется
  • Зашитый мешок с конвейера отвода заполненных мешков к мешкозашивочной машинке попадает на наклонный конвейер, который поднимает его на уровень плеча рабочего укладки заполненных мешков на поддон
  • Рабочий укладки мешков принимает зашитый мешок с наклонного конвейера и укладывает его на поддон
  • По заполнении палеты мешками рабочий укладки обматывает паллету пленкой и погрузчик перемещает готовую палету на склад хранения

Дополнительное оборудование:

  • Расходный бункер объемом 1,2 м³
  • Конвейер длиной 5 метров с устройством опрокидывания мешка КЛПШГ/ММ/ОП-5-50
  • Мешкозашивочный комплект автоматический на базе машинки New Long DS-9C с устройством протяжки мешка
  • Мешкозашивочный комплект полуавтоматический на базе машинки New Long DS-9А
  • Конвейер ленточный передвижной прямой (от 1 до 8 метров) КЛПШГ/ПБ-Х-ХХ
  • Конвейер разворота мешка КЛПШГ/РМ90°-2-50
  • Конвейер прокатки мешка КЛПШГ/ПМ-3,5-50

Вариант линии 2.2

Фасовка плохо сыпучих продуктов (мука, крахмал и им подобные) при общей производительности линии до 12 тонн в час (4 отвеса по 50 кг в минуту).

Состав линии:

  • Дозатор фасовки до 30 кг «Дельта»-30-0,5 или до 50 кг «Дельта»-50-0,5 с шнековым питателем исполнение АКД-3(К,П)-Ш165_88-ПА
  • Расходный бункер объемом 0,6 м3 на раме
  • Конвейер отвода заполненных мешков к мешкозашивочной машинке с функцией опрокидывания зашитого  мешка в горизонтальное положение (5 метров) КЛПШГ/ММ/ОП-5-50
  • Мешкозашивочный комплект автоматический на базе машинки New Long DS-9C на стойке с устройством захвата и протяжки мешка
  • Конвейер разворота мешка на 90° КЛПШГ/РМ90°-2-50
  • Конвейер прокатки мешка КЛПШГ/ПМ-3,5-50
  • Палетообмотчик

«Дельта»-30/50-0,5 с гравитационным питателем + бункер 0,6 м3 + конвейер отводной + мешкозашивочный комплект автоматический + конвейер разворота + конвейер прокатки + палетообмотчик



Линия позволяет расфасовывать различные типы сыпучих продуктов в открытые мешки до 50 кг. Обслуживает линию оператор фасовки и рабочий укладки заполненных мешков на поддон.

Алгоритм работы:

  • Оператор включает дозатор и конвейер, надевает мешок на мешкоприемник и подносит кисти рук к бесконтактным датчикам, происходит срабатывание мешкозажима
  • После срабатывания мешкозажима происходит обнуление веса пустого мешка и включается режим заполнения мешка. По набору заданной дозы мешкозажим автоматически разжимается, заполненный мешок сползает на конвейер
  • Конвейер перемещает заполненный мешок к автоматической мешкозашивочной машинке, оператор поправляет верхний край мешка и следит за его правильным вхождением в устройство захвата и протяжки мешка, после чего надевает новый мешок на мешкоприемник
  • Устройство захвата и протяжки подает мешок к мешкозашивочной машинке. Мешкозашивочная машинка автоматически зашивает мешок (с автоматическим обрезанием нити
  • Конвейер перемещает заполненный мешок к устройству опрокидывания мешка (опускает заполненный мешок на конвейерную ленту плашмя)
  • Конвейер разворота мешка на 90°
  • Конвейер прокатки мешка придает мешку плоскую форму, что обеспечивает его устойчивое положение при укладке на поддон
  • Рабочий укладки заполненных мешков принимает зашитый мешок с конвейера прокатки и укладывает его на поддон, установленный на палетообмотчике
  • По заполнении палеты мешками рабочий укладки обматывает паллету пленкой и погрузчик перемещает готовую палету на склад хранения

Дополнительное оборудование:

  • Расходный бункер объемом 1,2 м³
  • Конвейер ленточный передвижной прямой (от 1 до 8 метров) КЛПШГ/ПБ-Х-ХХ
  • Конвейер наклонный подъема мешка на уровень плеча КЛПШГ/Н(350/1450)-3,5-50

Вариант линии 2.3

Фасовка крупно гранулированных сыпучих продуктов (крупно гранулированный комбикорм и ему подобные) при общей производительности линии до 12 тонн в час (4 отвеса в минуту по 50 кг). Данный тип питателя также позволяет фасовать хорошо сыпучие продукты (например, зерно) и плохо сыпучие продукты (например, комбикорм рассыпной).

Состав линии:

  • Дозатор фасовки до 30 кг «Дельта»-30-0,5 или до 50 кг  «Дельта»-50-0,5 с ленточным питателем исполнение АКД-1ЛП-ПА
  • Расходный бункер объемом 0,6 м³ на раме
  • Конвейер отвода заполненных мешков к мешкозашивочной машинке с функцией опрокидывания зашитого  мешка в горизонтальное положение (5 метров) КЛПШГ/ММ/ОП-5-50
  • Мешкозашивочный комплект ручной на базе машинки NEW LONG NP-7A на стойке
  • Конвейер разворота мешка на 90° КЛПШГ/РМ90°-2-50
  • Конвейер наклонный КЛПШГ/Н(350/1450)-3,5-50
  • Палетообмотчик

«Дельта»-30/50-0,5 с гравитационным питателем + бункер 0,6 м3 + конвейер отводной + мешкозашивочный комплект ручной + конвейер разворота + конвейер наклонный + палетообмотчик



Линия позволяет расфасовывать различные типы сыпучих продуктов в открытые мешки до 50 кг. Обслуживает линию оператор фасовки и рабочий укладки заполненных мешков на поддон.

Алгоритм работы:

  • Оператор включает дозатор и конвейер, надевает мешок на мешкоприемник и подносит кисти рук к бесконтактным датчикам, происходит срабатывание мешкозажима
  • После срабатывания мешкозажима происходит обнуление веса пустого мешка и включается режим заполнения мешка. По набору заданной дозы мешкозажим автоматически разжимается, и заполненный мешок сползает на конвейер
  • Конвейер перемещает заполненный мешок к ручной мешкозашивочной машинке и автоматически останавливается под машинкой (по срабатыванию датчика наличия мешка)
  • Оператор надевает новый мешок на мешкоприемник, зажимает его и делает шаг к мешкозашивочной машинке. Зашивает мешок, стоящий под машинкой, включает конвейер нажатием кнопки, возвращается к дозатору фасовки и цикл повторяется
  • Зашитый мешок с конвейера отвода заполненных мешков к мешкозашивочной машинке попадает на наклонный конвейер, который поднимает его на уровень плеча рабочего укладки заполненных мешков на поддон
  • Рабочий укладки мешков принимает зашитый мешок с наклонного конвейера и укладывает его на поддон
  • По заполнении палеты мешками рабочий укладки обматывает паллету пленкой и погрузчик перемещает готовую палету на склад хранения

Дополнительное оборудование:

  • Расходный бункер объемом 1,2 м³.
  • Конвейер длиной 5 метров с устройством опрокидывания мешка КЛПШГ/ММ/ОП-5-50
  • Мешкозашивочный комплект автоматический на базе машинки New Long DS-9C с устройством протяжки мешка.
  • Мешкозашивочный комплект полуавтоматический на базе машинки New Long DS-9А
  • Конвейер ленточный передвижной прямой (от 1 до 8 метров) КЛПШГ/ПБ-Х-ХХ
  • Конвейер прокатки мешка КЛПШГ/ПМ-3,5-50
