Электронные динамометры

Универсальные электронные динамометры

Динамометры электронные универсальные предназначены для измерений статических и медленно изменяющихся сил сжатия и растяжения.

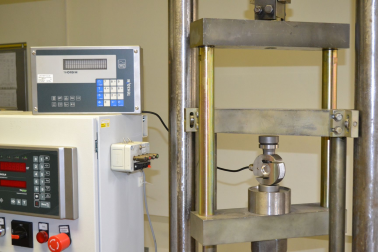

Динамометры применяются на предприятиях различных отраслей промышленности для измерений силы, при калибровке и поверке в качестве  рабочих эталонов 2-го разряда и рабочих средств измерений силы псогласно приказа Ростандарта от 22.11.2019 года № 2498.

Описание

Принцип действия динамометров состоит в том, что под действием приложенной на­грузки происходит деформация упругого элемента, на котором нанесен тензорезисторный мост. Деформация упругого элемента вызывает разбаланс тензорезисторного моста. Электри­ческий сигнал разбаланса моста поступает во вторичный измерительный преобразователь для аналого-цифрового преобразования, обработки и индикации результатов измерений,

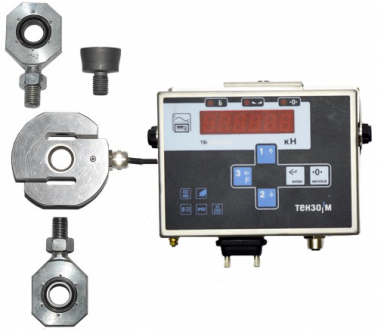

Динамометр состоит из датчика силоизмерительного тензорезисторного с силовводящими элементами, вторичного измерительного преобразователя с цифровым отсчетным устрой­ством и соединительного кабеля.

Модификации электронных динамометров имеют обозначение ТМУ-Н/К, где
ТМ – обозначение типа;
У – универсальный - вид измеряемой силы;
Н – наибольший предел измерения в кН;
К – класс точности по ГОСТ Р 55223-2012 (00; 0,5;1; 2)

Модельный ряд

Модификация

НПИ,
кН

Диапазон измерения, кН

Дискретность,
Н

Вторичный преобразователь

Тензодатчик

Силопередающие устройства

ТМУ-1/1

1

0.1 – 1.0

0.1

ТВ-003П

С2Н-200кг

С2/Ш3-2 (2 шт.)
C2/УН-0,2 (1 шт.)

ТМУ-1/2

0.2

ТМУ-2/1

2

0.2 – 2.0

0.2

ТМУ-2/2

0.4

ТМУ-5/0.5

5

0.5 – 5.0

0.2

ТВ-015НД

С2Н-500кг

С2/Ш3-2 (2 шт.)
C2/УН-2 (1шт.)

ТМУ-5/1

0.5

ТВ-003П

ТМУ-5/2

1.0

ТМУ-10/0.5

10

1.0 – 10.0

0.5

ТВ-015НД

С2Н-1000кг

ТМУ-10/1

1.0

ТВ-003П

ТМУ-10/2

2.0

ТМУ-20/0.5

20

2.0 – 20.0

1.0

ТВ-015НД

С2Н-2000кг

ТМУ-20/1

2.0

ТВ-003П

ТМУ-20/2

2.5 – 20.0

5.0

ТМУ-30/0.5

30

4.0 – 30.0

2.0

ТВ-015НД

С2-3000кг

С2/Ш3-7 (2 шт.)
C2/У-7 (1шт.)

ТМУ-30/1

5.0 – 30.0

5.0

ТВ-003П

ТМУ-30/2

10.0

ТМУ-50/0.5

50

5.0 – 50.0

2.0

ТВ-015НД

С2-5000кг*

С2/Ш3-7 (2 шт.)
C2/УН-7 или C2/У-7 (1шт.)

ТМУ-50/1

5.0

ТВ-003П

ТМУ-50/2

10.0

ТМУ-70/0.5

70

10.0 – 70.0

5.0

ТВ-015НД

С2-7000кг

С2/Ш3-7 (2 шт.)
C2/У-7 (1 шт.)

ТМУ-70/1

10.0

ТВ-003П

ТМУ-70/2

20.0

ТМУ-100/1

100

10.0 – 100.0

10.0

ТВ-003П

С2-10000кг**

С2/Ш3-10 (2 шт.)
C2/УН-20 или C2/У-20 (1 шт.)

ТМУ-100/2

20.0

ТМУ-200/1

200

20.0 – 200.0

20.0

С2-20000кг***

С2/Ш3-20 (2 шт.)
C2/УН-20 или C2/У-20 (1 шт.)

ТМУ-200/2

25.0 – 200.0

50.0

Примечание:  *Можно использовать тензодатчик С2Н-5000кг
                       **Можно использовать тензодатчик С2Н-10000кг
                       ***Можно использовать тензодатчик С2Н-20000кг

Срок изготовления: 2-4 недели

Технические характеристики

Модификация

Наибольший предел измерений (НПИ), кН

Масса датчиков, кг,
не более

Габаритные размеры датчиков, мм, не более

длина

ширина

высота

диаметр

ТМУ-1

1

1,0

80

40

80

ТМУ-2

2

1,0

80

40

80

ТМУ-5

5

1,0

80

40

80

ТМУ-10

10

1,5

95

40

90

-

ТМУ-20

20

1,5

 100

40

95

-

ТМУ-30

30

4,0

120

60

120

-

ТМУ-50

50

4,0

120

60

120

-

ТМУ-70

70

4,0

120

60

120

-

ТМУ-100

100

9,5

140

85

140

-

ТМУ-200

200

11

160

85

160

-



Метрологические характеристики



Класс точно­сти по ГОСТ Р 55223-2012

0,5

1

2

Пределы допускаемой относительной погрешности, %

±0,12

±0,24

±0,45

Относительная погрешность, связанная с воспроизводимостью (b), %

0,10

0,20

0,40

Относительная погрешность, связанная с повторяемостью (b’), %

±0,05

±0,10

±0,20

Относительная погрешность, связанная с интерполяцией (fc), %

 ±0,050

 ±0,10

 ±0,20

Относительная погрешность, связанная с дрейфом нуля(f0), %

 ±0,025

±0,050

 ±0,10

Относительная погрешность, связанная с гистерезисом (v), %

±0,15

±0,30

±0,50

Относительная погрешность, связанная с ползучестью (с), %

±0,05

±0,10

±0,20

Питание динамометров осуществляется от сети переменного тока:

- напряжение, В

- частота, Гц

- потребляемая мощность, Вт



от 187 до 242

от 49 до 51

не более 10

Условия эксплуатации

- область нормальных значений температуры окружающего воздуха, °С

- область нормальных значений относительной влажности, %



от 15 до 35

от 40 до 85

Вероятность безотказной работы за 2000 ч

0,9

Средний срок службы динамометров, лет

10

Производитель оставляет за собой право изменять технические характеристики с целью улучшения качества продукции без предварительного уведомления потребителя.

Комплектация

  • динамометр 1 шт.;
  • паспорт 1 шт.;
  • руководство по эксплуатации 1 шт.


Поддержка

Поверка

Поверка динамометров производится по методике МП 2301-249-2013 «Динамометры электронные на растяжение, сжатие и универсальные ТМ. Методика поверки», утвержденной ГЦИ СИ ГУП «ВНИИМ им. Д.И. Менделеева» 12.04.2013г.

Основные средства поверки: рабочие эталоны 1-го разряда согласно приказа Ростандарта от 22.11.2019 года № 2498.

Межповерочный интервал - 1 год.



Нормативные и технические документы

Приказ Ростандарта от 22.11.2019 года № 2498

ГОСТ Р 55223-2012 "Динамометры. Общие метрологические и технические требования"

ТУ 4273-063-18217119-2006 «Динамометры электронные на растяжение, сжатие и уни­версальные ТМ. Технические условия».

Сертификаты

Свидетельство об утверждении типа средств измерений Российской Федерации

Сертификат о признании утверждения типа средств измерений Республики Казахстан

Внесены в Государственный реестр измерений. Регистрационный номер 53968-13.

Выпускаются по ГОСТ Р 55223-2012 "Динамометры. Общие метрологические и технические требования" и ТУ 4273-063-18217119-2006.
