Фасовка сыпучих продуктов в мягкие контейнеры БИГ-БЭГ

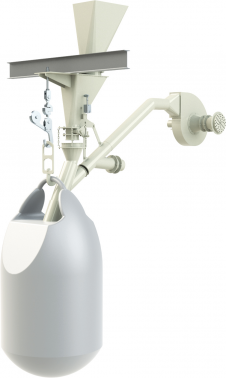

ДЕЛЬТА-1000-0.5, ДЕЛЬТА-1500-0.5, ДЕЛЬТА-2000-0.5 дозатор фасовки мелкодисперсных аэрируемых продуктов средней производительности «АТЛАНТ»

Комплекс фасовки «Атлант» предназначен для мелкодисперсных аэрируемых продуктов средней производительности в контейнеры «БИГ-БЭГ».

Производительность до 30 контейнеров/час.

Наибольший предел дозирования – 1000, 1500 и 2000 кг.

Количество строп – 1, 2

Патенты на изобретение 2284016

Техническое описание

Задать вопрос

Технические характеристики

Достоинства

Высокая производительность – до 30 контейнеров/час
Эффективная система предварительного раздува контейнера предотвращает возможность схлопывания мешка при загрузке
Устройство отвода запыленного воздуха из рабочей зоны обеспечивает пониженный уровень выделения пыли
Специальные крюки, поставляемые в комплекте, облегчают захват, перенос и фиксацию контейнеров на приемном крюке дозатора при помощи тельфера
Приемный крюк уникальной формы упрощает съем контейнера

Описание работы

Оператор фиксирует контейнер на дозаторе (надевает переходной крюк на весовой крюк, надевает силовую стропу контейнера на переходной крюк, надевает горлышко вкладыша контейнера на загрузочный патрубок). Нажатием кнопки «РАЗДУВ» включает систему раздува контейнера и помогает ему принять нужную форму.
По принятию контейнером нужной формы, оператор нажимает кнопку «ПУСК ДОЗИРОВАНИЯ». Система раздува выключается, происходит обнуление веса тары и включается режим дозирования. Дозирование производится в режимах «грубо» и «точно»: заслонка гравитационного питателя сначала открывается полностью, затем частично закрывается.
После окончания дозирования происходит фиксация веса продукта в контейнере. Результат взвешивания заносится в память весового преобразователя, выдается сигнал «ДОЗА НАБРАНА».
По сигналу «ДОЗА НАБРАНА» производится съем заполненного контейнера с весового крюка. Съем производится при помощи тельфера или автокара, при этом крюк тельфера или автокара зацепляется за переходной крюк. Заполненный контейнер отправляется на склад промежуточного хранения или на погрузку после чего переходной крюк возвращается на фасовку.

В процессе работы на индикаторе весового преобразователя отображается текущая масса продукта в контейнере. Дополнительно фиксируется суммарный вес отдозированного продукта, количество расфасованных мешков и др. параметры.

Технические характеристики

Параметры	Дельта-1000	Дельта-1500	Дельта-2000
Максимальная производительность*, контейнеров/час	30	25	20
Наибольший предел дозирования (НПД), кг	1000	1500	2000
Наименьший предел дозирования (НмПД) кг	300	500	700
Дискретность отсчета, кг	0.5		1.0
Класс точности по ГОСТ 10223	0.5
Тип контейнеров	одностроповый, двухстроповый
Условия эксплуатации:
Температура окружающей среды °C	+5... +40
Температура окр. воздуха при исп. осушенного сжатого воздуха, °C	-20... +40
Относительная влажность воздуха при 25 ±2°C, % до	80
Электрическое питание от сети переменного тока:
Напряжение, В	230/400 ±10%
Частота, Гц	49... 51
Потребляемая мощность, не более, кВт	2
Время прогрева до рабочего состояния, не более, мин	10
Параметры сети пневматического питания:
Давление на входе блока подготовки воздуха, мПа	0.6 – 0.8
Расход воздуха, л/мин, не более	150
Класс качества воздуха по ГОСТ 17433-80	9
Степень защиты пульта управления	IP65

* – производительность зависит от условий эксплуатации дозатора и свойств продукта

Производитель оставляет за собой право изменять технические характеристики с целью улучшения качества продукции без предварительного уведомления потребителя.

Комплектация

Стандартная комплектация:

1. Дозатор «ДЕЛЬТА 1000-0,5» («ДЕЛЬТА 2000-0,5»)

Головка дозирующая
Устройство весовое
Головка загрузочная
Заслонка дозирующая
Пульт Управления
Крюк переходной, 3шт.

2. Система раздува контейнера

Дополнительная комплектация:

1. Рабочее место оператора (ферменная металло-конструкция)

2. Система аспирации

Софт

Совместимое программное обеспечение

ПО «Мультидозатор Лайт»

OPC-сервер TensoOpc

Поддержка

Каталог дозаторов для фасовки

Сертификаты

Свидетельство об утверждении типа средств измерений Российской Федерации

Сертификат об утверждении типа средств измерений Республики Беларусь

Сертификат о признании утверждения типа средств измерений Республики Казахстан

Сертификат соответствия ЕАЭС
Дозаторы весовые дискретного действия «Дельта» соответствуют требованиям Технического регламента Таможенного союза TP ТС 010/2011 «О безопасности машин и оборудования». ЕАЭС N RU Д-RU.РА08.В.69427/24.
