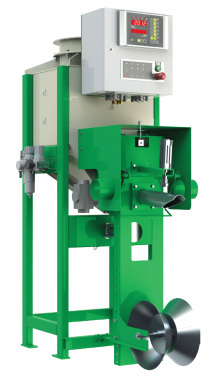

ДЕЛЬТА 50-1 исп. ДФК-А-А

Фасовка мелкодисперсных аэрируемых продуктов,аналогичных цементу. Целевые потребители дозатора – компании, занимающиеся перетаркой навального цемента в клапанные мешки.
Краткое обозначение модели: 857.
Полное обозначение модели: ДФК-А-А.
Продукт: мелкодисперсные аэрируемые продукты,аналогичные цементу.

Достоинства

Высокая точность фасовки обеспечивается благодаря применению системы ADS (Adaptive Dosing System) – адаптивного управления дозированием. Она обеспечивает высокую стабильность результатов фасовки во времени. Применение данной системы в контроллерах ТВ-011 позволяет минимизировать отклонения массы фасуемой дозы от заданного значения.



Высокие метрологические характеристики обеспечиваются благодаря использованию современных преобразователей-контроллеров и тензодатчиков «Тензо-М», превосходящих по качеству аналогичную продукцию лучших мировых производителей



Высокая надежность дозаторов «Тензо-М» обеспечивается за счет качественных компонентов. Например, для управления заслонками и зажимами мешков используются электро- и пневмопривода таких известных мировых брэндов, как Danfoss и Festo. Среди других производителей комплектующих – ABB, Weidmuller, Omron, Bauer



Широкий модельный ряд весодозирующей техники для различных отраслей промышленности достигнут благодаря использованию АКД — агрегатированного комплекса дозирования — системы стандартизованных элементов, из которых конструктивно состоят дозаторы. Несущие рамы, весовые бункера, секторные заслонки, мешкозажимы, подающие шнеки — эти и другие элементы были разработаны конструкторами «Тензо-М» для обеспечения легкости и удобства сборки различного дозирующего оборудования с заданными характеристиками и продуктом с заданными сыпучими свойствами.



Работа дозаторов проверяется на реальном продукте на специальном испытательном стенде.



Технические характеристики:

Параметр Дельта-50-1
Максимальная производительность*, мешков/мин 4

Наибольший предел дозирования порции (НПД), кг

50

Наименьший предел дозирования порции (НмПД), кг

12

Дискретность отсчета, кг

0.05

Класс точности по ГОСТ10223

1

Размер сложенного мешка (типовой цементный) высота/ширина/клапан**, см

60/45/11, 60/45/13, 60/45/15

Зажим мешка

пневматический

Условия эксплуатации:



                            - температура окружающего воздуха, °C +1 ... +40
                            - температура окружающего воздуха при использовании осушенного сжатого воздуха, °C -20 ... +40
                            - относительная влажность воздуха при 25±2°C, до 80

Электрическое питание пульта управления от сети переменного тока:



                            - напряжение, В 220±10%
                            - частота, Гц 49...51
                            - потребляемая мощность, не более, Вт 100

Время прогрева до рабочего состояния, не более, мин

10

Параметры сети пневматического питания:





                           - давление на входе блока подготовки воздуха, атм 6...8
                           - расход воздуха, м3/мин, не более 2
                           - класс качества воздуха по ГОСТ 17433-80 9

Степень защиты оболочки пульта управления от воздействий окружающей среды по ГОСТ 14254 (529-89)

IP 65

* – производительность зависит от условий эксплуатации дозатора и свойств продукта
** – в комплекте поставки три сменных патрубка под мешки с клапанами 11, 13 и 15 см

ВНИМАНИЕ: Подача цемента в дозатор должна производиться с избыточным давлением не более чем 0,3 МПа.



Производитель оставляет за собой право изменять технические характеристики с целью улучшения качества продукции без предварительного уведомления потребителя.

Описание работы

Алгоритм работы дозатора основан на циклическом дозировании разовых отвесов в мешок, который надевается на патрубок подачи продукта и фиксируется ручным мешкозажимом. Патрубок закреплён на тензодатчике. Нагнетание цемента производится аэрационным способом. Режим дозирования включает оператор после зажатия мешка мешкозажимом. Каждый цикл работы дозатора включает в себя следующие фазы:

  • Оператор надевает мешок на патрубок мешкоприёмника и фиксирует его зажимом.
  • По нажатии кнопки «ПУСК» происходит обнуление веса тары (мешка) и включается режим «ДОЗИРОВАНИЕ». Заслонка подачи открывается полностью, и продукт начинает поступать в мешок. По окончании заполнения мешка до заданной дозы заслонка подачи закрывается.
  • После окончания дозирования происходит фиксация веса продукта в мешке, занесение результатов в память вторичного весового преобразователя–контроллера, и загорается подсветка индикации «ДОЗА НАБРАНА».
  • Оператор расфиксирует мешкозажим и снимает готовый мешок с мешкоприёмника.
  • После съёма мешка, цикл повторяется.

В процессе работы на индикаторе весового преобразователя выводится текущая масса
продукта в мешке, а в памяти вторичного весового преобразователя фиксируется суммарный вес отдозированного продукта и общее количество расфасованных мешков.
